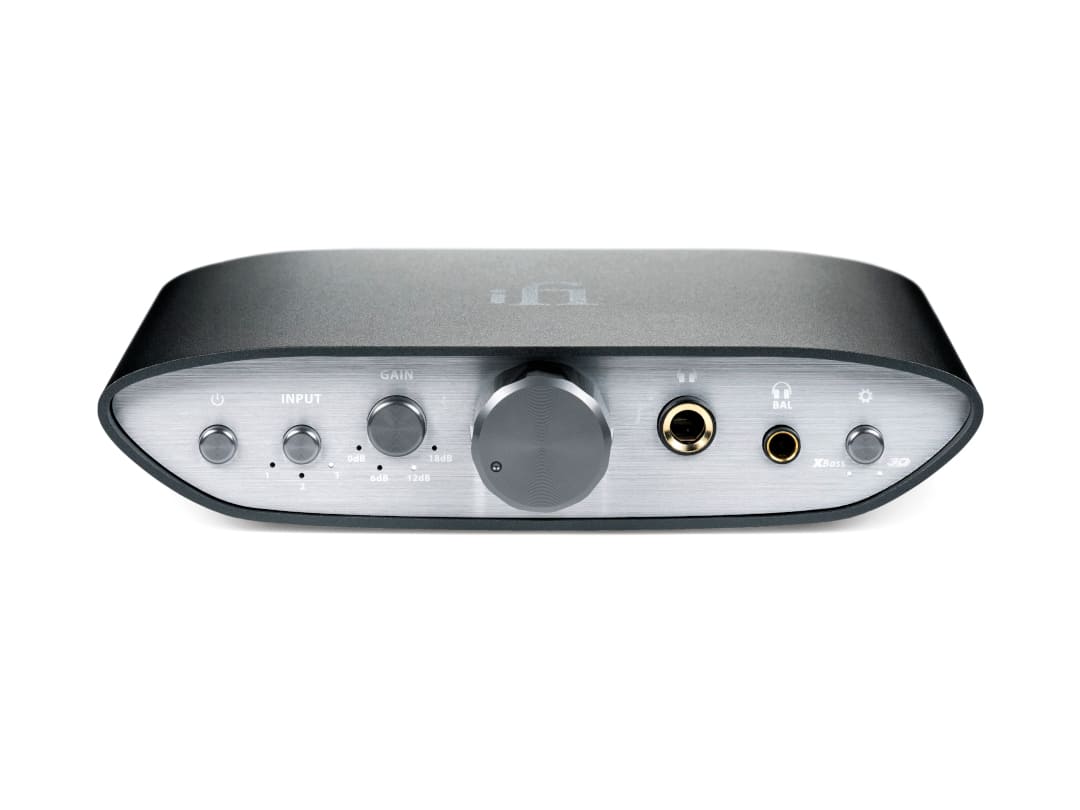

ZEN CAN:iFi audioのフルバランスプリ/ヘッドホンアンプ

ZEN CAN
iFi audio

正規輸入品

目次

ZEN CAN 活用術

ZEN CANのシステム事例

ZEN CANはアナログ入力3系統、ボリュームコントローラー、バランス/アンバランスヘッドホン出力を装備したコントロールセンターです。

リアパネルの4.4mmバランスアウトはボリュームを経由して出力されるので、高音質なアクティブスピーカーのボリュームコントローラーとして利用できます。

システム例
接続例

ボリュームコントローラーとしてアクティブモニタースピーカーやバランス入力対応パワーアンプへ接続

高音質なアクティブスピーカーの多くはバランス入力対応で、しかも左右チャンネルの音量を同時に調整するためのボリュームがありません。ZEN CANのリアパネルにある出力端子はバランス出力でボリュームを経由して出力されるので、アクティブスピーカーとバランス接続して音量調整するためのボリュームコントローラーとして適しています。

  • 高音質アクティブスピーカーの多くはバランス入力
    • バランス入力端子はほとんどが一般的な3ピンのXLR
  • ZEN CANのバランス出力端子は4.4mmであるため、4.4mmバランス to XLR × 2のYケーブルを利用
ZEN CAN
ZEN CANの4.4mmバランス出力
A7X

パッシブスピーカーを使う場合もハイグレードなパワーアンプの多くはXLRのバランス入力です。NuPrime STA-9XSTA-9はXLR(バランス)とRCA(アンバランス)に対応したハーフサイズのパワーアンプです。

アンバランス入力のプリメインアンプやアクティブスピーカーに接続できる変換ケーブル/変換アダプター

ZEN CANのライン出力は4.4mmバランスですから、アンバランスで入力する機器に接続するにはバランス→アンバランス変換が必要です。

TOP WINGから4.4mmバランスをRCAアンバランスに変換するケーブルが発売されています。

注)接続機器によっては信号を正常に伝送できなかったり、出力機器に想定外の負荷がかかったりする可能性があります。接続機器の仕様を確認の上、ご使用ください。

White Barrel
White Barrel

既に4.4mmバランス→XLR変換ケーブルをお持ちの場合は、バランスをアンバランスに変換する変換ボックスの利用がおすすめです。

安価で高音質・多機能なARTの変換ボックス DTI(Dual Transformer/Isolater)

DTIにはXLRバランス入力端子とRCAアンバランス出力端子が装備されています。

DTI

4.4mmバランス→XLR変換ケーブルをDTIに入力して、DTIのRCA出力をRCAアンバランス入力機器に接続することで、バランス出力をアンバランス出力に変換することができます。

RCAアンバランス入力機器の例

AP20d
FOSTEX AP20d
iLoud Micro Monitor
iLoud Micro Monitor
ZEN CAN

recommend

ZEN CANのバランス入力を1系統から3系統に拡張する4.4mmバランスのオーディオセレクターが登場しました。

製品情報

ZEN CANは、通常は価格が何倍もするハイエンド・プリアンプやヘッドフォンアンプ用に使われる多くの機能を贅沢に盛り込んでいます。バランス回路設計、ゼロに近い歪み、パフォーマンスを最適化するための多様なオプション、負荷の大きなヘッドフォンやアクティブスピーカーでもドライブする能力、これらはどれも、この飛び抜けた低価格ではきわめて例外的なものです。

あらゆる種類のヘッドフォンから最大限の能力を引き出す
ZEN CANには、あらゆるイヤフォン/ヘッドフォン、パワードスピーカー、パワーアンプと組み合わせても最大限の能力が発揮できるよう、下記機能が備わっています。

  • ゲイン切り替え 4段階:0dB, 6dB, 12dB, 18dB
  • 純アナログなエフェクト;低域ブースト機能=XBass/音場補正機能=3D
  • 多様な入出力:
    • ライン入力 RCA/3.5mm/4.4mmバランス
    • ライン出力 4.4mmバランス
    • ヘッドフォン出力 6.3mmシングルエンド/4.4mmバランス

回路の主な特長:パワーのバランスを引き出す

ZEN CANの回路はフラグシップモデルPro iCANのディスクリート回路を継承しており、ジョン・カールのアドバイスが組み込まれています。下記特徴があります。

  • バランス、シンメトリカルなデュアルモノ構成
  • ディスクリートAクラス回路
  • 数多くのハイグレードなディスクリート表面実装部品
  • 4000μFのキャパシターを備えたクリーンな電源回路
入力シングルエンド・アナログ入力:ステレオRCA×1、3.5mm×1
バランス・アナログ入力:4.4.mmペンタコン×1
出力ヘッドフォン出力:6.3mm×1、4.4.mmペンタコン×1
バランス・アナログ・プリアウト:4.4mmペンタコン×1
出力:6.3mmシングルエンド・ヘッドフォン出力1000mW(4.0V)@16Ω
1600mW(7.2V)@32Ω
196mW(7.6V)@300Ω
出力:4.4mmバランス・ヘッドフォン出力1890mW(11.0V)@64Ω
756mW(15.1V)@300Ω
385mW(15.2V)@600Ω
入力電圧DC5V/2.5A、AC100-240V、50/60Hz(AC電源アダプター同梱)
最大出力バランス >15.1V/385 mW (@ 600Ω) >6.0V/1150 mW (@ 32Ω)
シングルエンド >7.6V/98 mW (@ 600Ω) >7.2V/1600 mW (@ 32Ω)
THD & Nバランス <0.006% (@ 360 mW/2.4V 16Ω)
シングルエンド <0.005% (@ 100 mW/1.27V 16Ω)
SN比バランス >120dBA (@ 15.2V)
シングルエンド >118dBA (@ 7.6V)
最大入力バランス 7.4V RMS
RCA 3.8V RMS
3.5mm 1.92V RMS
ゲイン0dB、6dB、12dB、18dB
周波数特性20Hz – 20kHz (-3dB)
消費電力No Signal ~5W
Max Signal ~13W
サイズ515g
保証期間12ヶ月
標準的な小売価格22,000円(税別・汎用通常アダプター同梱)
バーコード5060738784073(汎用通常アダプター同梱)

※仕様は予告なく変更する場合がございます
