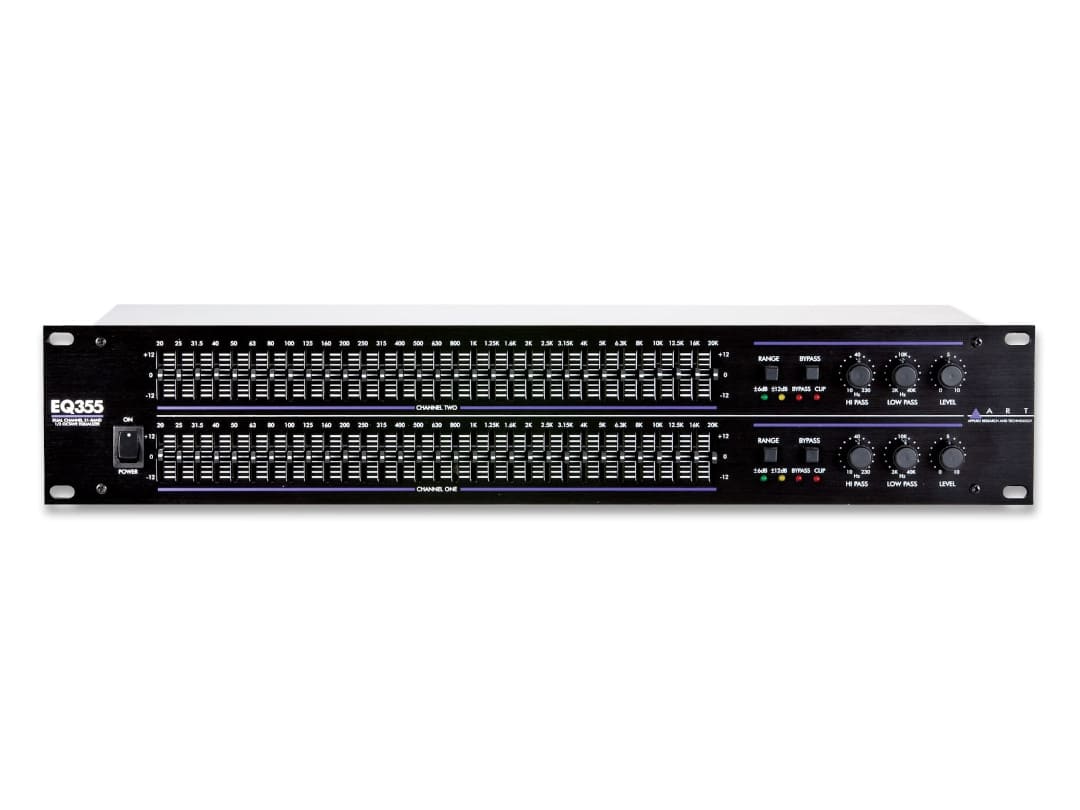

デュアル・チャンネルで31バンドの1/3オクターブ・グラフィックEQです。

入出力端子はチャンネル毎にXLR｜1/4インチ・フォーン｜RCAを備えています。XLRと1/4インチ・フォーンはバランス、RCAはアンバランスです。

コンスタントQフィルター回路により、隣の周波数帯に影響を与えることはありません。

ブースト／カットのレンジを切り替えられます（+/-6dB｜+/-12dB）。

入力レベルは-10dBmから+4dBmまで対応しています。

CLIP LEDはクリップが起こる5dB手前で点灯します。

ハイパス・フィルター｜ローパス・フィルターを備えています。

ライブ｜レコーディング｜スタジオ｜楽器｜DJ等、幅広い用途にご使用頂けます。

主な特長

• デュアル・チャンネル31バンドグラフィックEQ
• コンスタントQフィルター回路
• 入出力端子は、アクティブ・バランスXLR｜アクティブ・バランス1/4インチ・フォーン｜アンバランスRCA
• ブースト／カットのレンジを切り替え可能（+/-6dB｜+/-12dB）
• ハイパス・フィルター｜ローパス・フィルター
• スライダーは20mmでセンター・クリックあり
• チャンネル毎にレベル・コントロールとバイパス・スイッチ
• クリップLED
• グランドリフト・スイッチ
• 長期の使用に耐える信頼性
• 頑丈なスチール製
• 内蔵電源

スペック

デュアル・チャンネルで15バンドの2/3オクターブ・グラフィックEQです。

入出力端子はチャンネル毎にXLR｜1/4インチ・フォーン｜RCAを備えています。XLRと1/4インチ・フォーンはバランス、RCAはアンバランスです。

主な特長

• デュアル・チャンネル15バンドグラフィックEQ
• コンスタントQフィルター回路
• 入出力端子は、アクティブ・バランスXLR｜アクティブ・バランス1/4インチ・フォーン｜アンバランスRCA
• ブースト／カットのレンジを切り替え可能（+/-6dB｜+/-12dB）
• スライダーは20mmでセンター・クリックあり
• チャンネル毎にレベル・コントロールとバイパス・スイッチ
• クリップLED
• グランドリフト・スイッチ
• 長期の使用に耐える信頼性
• 頑丈なスチール製
• 内蔵電源

スペック

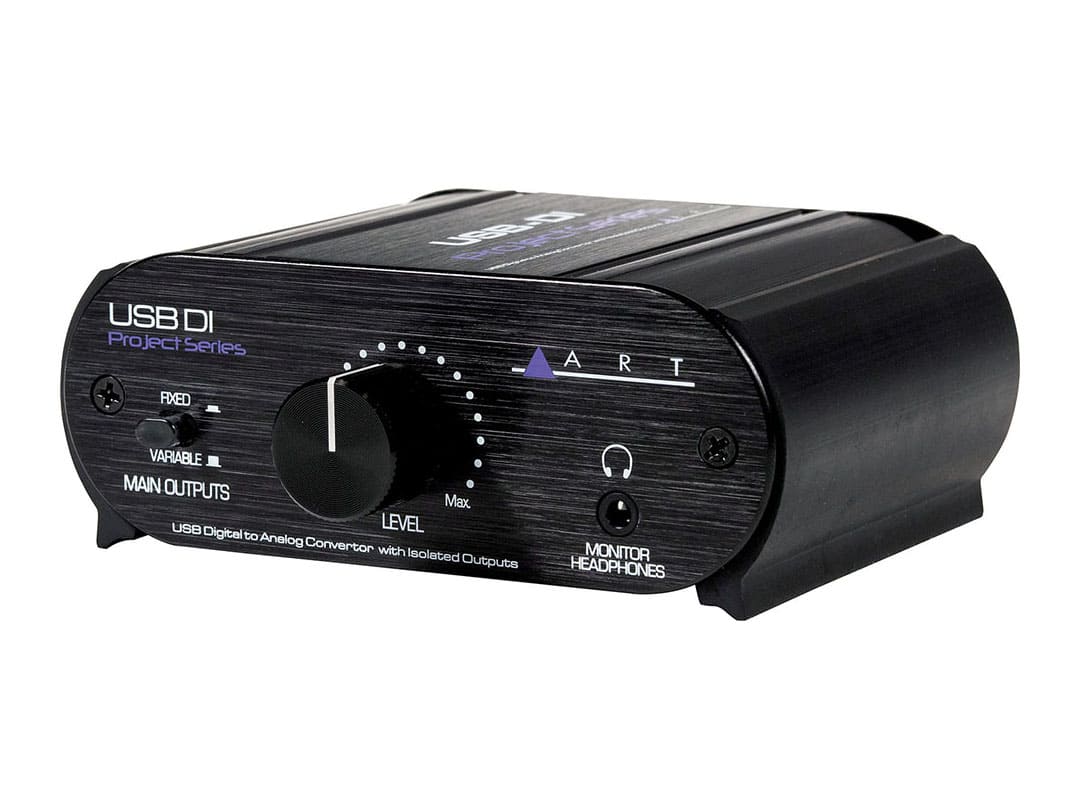

フロント・パネルの大きなノブで、出力レベルを素早く正確に設定できます。メインのXLR出力（L/R）のレベルは、スイッチでFIXED（固定）／VARIABLE（可変）を切り替えられます。

ヘッドフォン端子がありモニターもできます。ヘッドフォンのレベルは常にLEVELコントロールで調節できます。

XLR出力はラインレベルで、様々な機器に接続できます。メイン出力は常にアイソレートされており、グランドに起因するノイズを減らすことができます。

さらにグランドリフト・スイッチも搭載しています。

USB電源で作動し外部電源は不要です。

主な特長

• パソコンのUSB端子からオーディオやPA機器に接続
• 高品質のD/Aコンバーターを搭載
• サンプルレートは32kHz〜48kHz
• ノイズを除去するトランス・アイソレート出力
• 出力グランド・リフト・スイッチ
• ボリューム・コントロール
• ミニフォーン・ヘッドフォン出力
• USBで作動
• アルミ製で頑丈なコンパクト・ボディ
• 積み重ねられるボディ形状

スペック

• 入力端子： USB 2.0
• 出力端子： バランスXLR、ミニ・フォーン・ヘッドフォン
• 最大出力レベル（XLR） ：
  • +7.5dBu バランス・ライン、VARIABLE時
  • -1.5dBu バランス・ライン、FIXED時
• ヘッドフォン出力： 150mW / ch@16Ω
• 周波数特性： 20 Hz〜20 kHz +/- 1dB
• THD： <0.020% [typical]
• ダイナミック・レンジ： 96dB “A” wtd. typ.
• サンプル・レート： 32kHz, 44.1kHz, 48kHz
• ケース： アルミニウム、側面にラバー加工
• 電源： USBバスパワー
• 寸法： 47.5×117×108 mm
• 重量： 351g
• 0 dBu = 0.775Vrms

ノートPCがポータブルなレコーダーに！

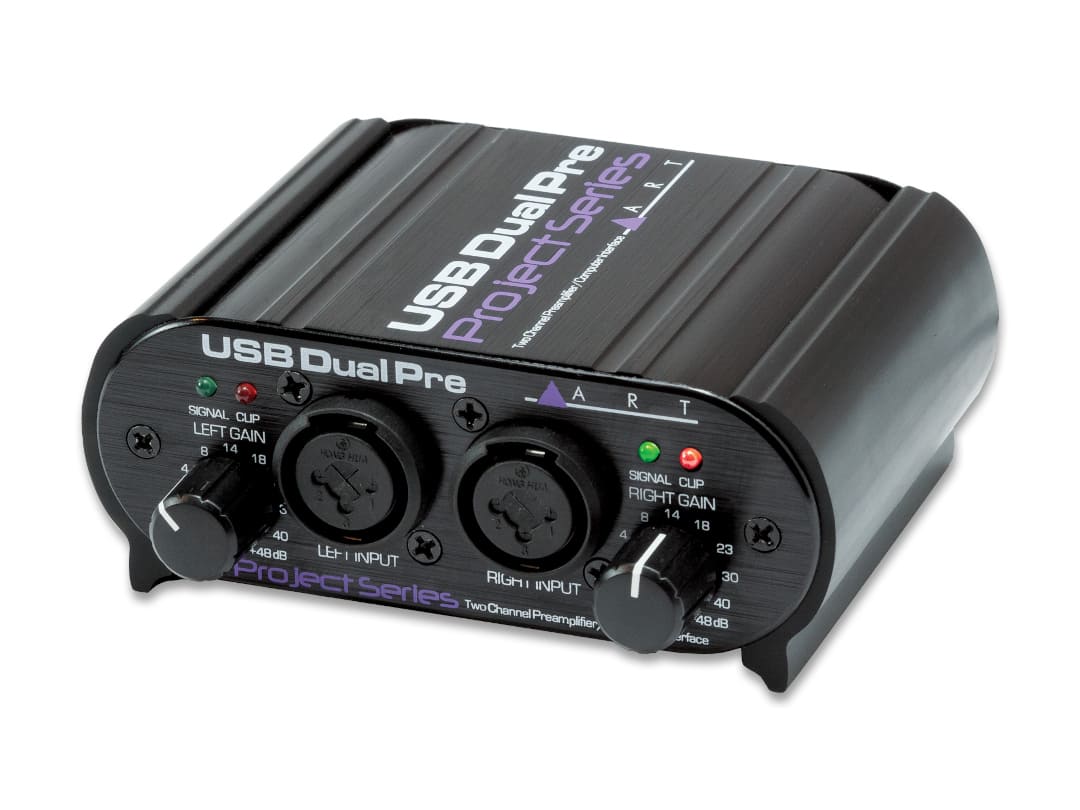

USB Dual Pre Project Seriesは、コンパクトながらプロフェッショナルなレコーディングが可能な2イン2アウトUSBオーディオ・インターフェイスです。入力部にはファントム電源を搭載した高品質なマイクプリアンプを搭載しています。モニタリングはレーテンシーが無く、3電源に対応しています。DTM、フィールドレコーディング、ピアノ等の演奏会、発表会、収録、旅先での編集、ミックス、等様々な用途にに活用できます。

3ウエイ電源

• USBバスパワー
• ACアダプター（別売）
• 9V電池*（別売）

いずれでも駆動可能です。USBバスパワー時でもファントム電源をマイクに供給可能なため、フィールドレコーディング等でも重宝します。

*約50時間（ファントム電源オフ）、約20時間（ファントム電源オン：但しマイクによって異なります）

ハイクオリティなプリアンプ

入力部には最大48dＢゲインが得られる高音質なマイクプリアンプを搭載。クリップインジケーターも搭載しているため最適なゲイン調整が可能です。ファントム電源を搭載しているためコンデンサーマイク等も接続可能です。入力ジャックにはコンボジャックを採用しているので、XLRと1/4″TRS、どちらでも入力可能です。

レーテンシー無しでのモニタリングが可能な出力部

ヘッドフォンアウト及びモニタースピーカーなどへのラインアウト（バッファード、ローインピーダンス、バランスTRSアウト）出力部には、プリアンプからのダイレクト音とPCからのプレイバックのミックスバランス・コントロールを搭載し、レーテンシー無しでのモニタリングが可能です。レベルコントロールを搭載し、モニター音量をコントロール可能です。

簡単セットアップ（ドライバーのインストール不要）

USB1.1オーディオデバイス標準ドライバーにて動作。ドライバーのインストールなど不要で、簡単にセットアップ可能です。

Windows 98SE / ME / 2000 / XP / Vista 及びMac OS9.1 / OS X

野外での使用にも安心な高い耐久性

軽量かつ耐久性が高いアルミボディを採用。側面にはラバーが取り付けられ不意な滑りなどを防止します。

注：雨天時や、埃、砂などが多い場所での使用はお控えください

主な使用用途

• フィールドレコーディング
• DTM
• 作曲
• ポッドキャスティング
• 演奏会
• 発表会
• 放送
• サウンドトラック収録
• 編集
• ミックス

フロント＆リアパネル

スペック

• Frequency Response: 20 Hz – 20 kHz (+0, -1 dB)
• THD: <0.01% @ 1 kHz CMRR: >60 dB
• Channel Separation: >75 dB
• Signal to Noise Ratio: >90 dB (Ref 0 dBu)
• Equivalent Input Noise: -120 dBu typical (XLR balanced,gain @ maximum)
• Input Impedance: >300k Ohms 1/4-inch input, >4k
  Ohms XLR input
• Output Impedance: 600 Ohms (balanced 1/4-inch),50 Ohms (headphone 1/8-inch)
• Maximum Signal Level: +6 dBu in, +10 dBu out(balanced), +4 dBu out (single ended)
• Maximum Gain: +48 dB (balanced in-out)
• Phantom Power: Switch selectable, +48Volts DC
• filtered, current limited Input Connections: XLR / 1/4-inch TRS “Combo” jack balanced or unbalanced
• Output Connection: 1/4-inch TRS balanced, 1/8-inch TRS headphone mini jack
• A/D-D/A: 16 Bit, 44.1 kHz or 48 kHz, USB selectable from computer 0.4 ms A/D latency @ 44.1 kHz
• Computer Interface: USB class compliant plug-andplay Mac and PC interface
• Chassis Type: All aluminum black anodized with integral rubber sides
• Power Requirements: USB bus powered or Optional 7.5 12V AC or DC @ <50mA(external) or 9V Battery @ 20mA
  typical, 50mA max. (phantompower)
• Dimensions (HWD): 1.75-inch x 4.6-inch x 4.7-inch
• (44.5mm x 117mm x 119mm)
• Weight: 1.3 lbs. (0.59 kg)

ループバック機能​

ループバックは、インターネット配信を行う際に便利な機能です。本機に入力したオーディオ信号と、コンピュータからのプレイバック・オーディオ信号をステレオ・ミックスして、再度コンピュータに送ることができます。RECORD SOURCE (TO PC) スイッチをLOOPBACKにするとこの機能を使えます。

ヘッドセット端子​

インターネット配信に便利なヘッドセット・マイク用の端子があります。この端子を使うとマイクはCH1に送られます。

AUX入力​

ステレオ・ミニ・フォーンのAUX入力端子があります。スマートフォン｜携帯音楽プレイヤー｜その他の機器を繋ぎ、音楽や効果音を鳴らすことができます。

USB電源​

電源はUSB端子からとります。パソコン｜USB電源アダプター｜USBモバイル・バッテリーなどが使えるので、モバイルにも便利です。

左のUSB TO PC端子はコンピュータに繋ぎます。コンピュータから電源を取り、オーディオ・データのやり取りをします。

右の5V DC端子（micro USB）にはUSB電源アダプター or USBモバイル・バッテリーを繋ぎます。この端子では電源供給のみを行います。

CH1​

マイク用にはXLR端子、ライン出力機器用には1/4インチ端子、どちらにも対応しています。XLR端子に繋いだコンデンサー・マイクや機器に+48Vファントム電源を供給できます。

CH2

マイク用のXLR（バランス）と楽器用の1/4インチ（アンバランス）、どちらにも対応しています。

CH3＆CH4

1/4インチ・バランス・ステレオ入力端子で、ライン・レベル信号を扱えます。モノラル信号を入力する場合は、Lだけを使います。

LEVEL（COMPUTER）

USBで繋いだコンピュータからのプレイバック信号のレベルを設定できます。

2バンドEQ​

CH1とCH2には、HIGHとLOW、2バンドのEQを装備しています。

主な特徴

• 電源はUSB端子（5V: Type-Bまたはmicro USB Type-B）から取ります。
• CH1はバランス信号に対応したコンボ端子です。マイク用にはXLR端子、ライン出力機器用には1/4インチ端子、どちらにも対応しています。
• CH1のマイク用にはノイズが少ない48Vファントム電源を供給できます。ON／OFF可能。
• CH2はXLR（バランス）と1/4インチ（アンバランス）、どちらにも対応しています。マイク用にはXLR端子、楽器用には1/4インチ端子を使えます。
• CH3-CH4はバランス1/4インチTRS端子で、ステレオ or モノラルのラインレベル信号を入力できます。
• 1/4インチTS出力端子はアンバランスのライン・レベル出力。
• 音楽プレイヤー等を繋ぐためのステレオ・ミニフォーン端子。
• ステレオ出力はPCインターフェイス設定から独立しています。
• ステレオ1/4インチ・ヘッドホン端子はレベル設定できます。
• 各入力｜メインアウト｜ヘッドホン・モニターはそれぞれ設定が可能
• CH1＆2用にはクリップを表示する赤いLEDがあります
• USB2.0に対応しています。
• 最近のWindows｜Mac OSであれば、別途ドライバーのインストールは不要です。
• USBケーブルとAudacity（レコーディング・ソフト）が付属。

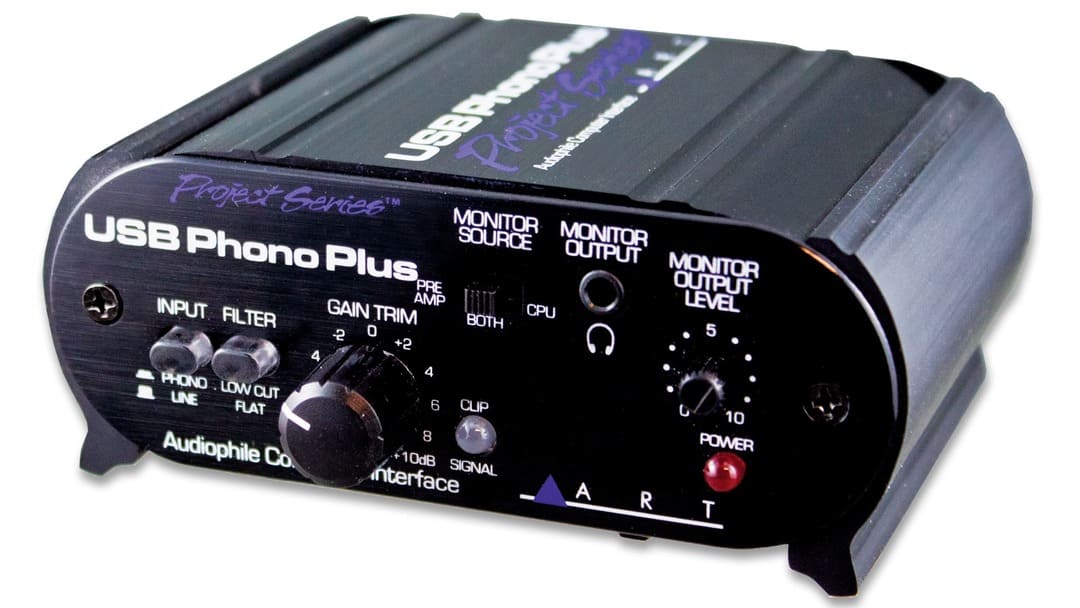

特長

• デスクトップ／ノート・パソコンにUSBで接続
• RIAA準拠のローノイズ・フォノ・プリアンプ
• 45dB以上のクリーンゲイン
• レイテンシー無しでモニター
• S/PDIFまたはオプチカルからUSB、USBからオプチカル・インターフェイス
• USB標準ドライバーで動作するので設定が簡単
• プリアンプ・ラインアウトはフォノ・プリアンプ単体でも使用可
• 録音ソフト付属（Audacity Recording Software）
• コンパクトで積み重ねられるアルミ製ケース
• USB又は外部電源アダプター（別売）で動作

スペック

• 周波数特性：10 Hz〜50 kHz, +/- 0.5%
• THD：<0.01% typical @ 1 kHz
• ノイズ： >90 dB below clipping
• 入力インピーダンス：47k Ω/100pf (phono)、270k Ω (line)
• 最大入力レベル：
  40 mV rms @ 1 kHz (phono)、
  +19dBu (line)
• 最大ゲイン：45dB @ 1 kHz (phono)、6dB (line)
• アナログ入力接続：RCA (preamp / phono/line input)
• アナログ出力接続：
  RCA (preamp line output)、
  1/8” (monitor/headphone output)
• 最大出力レベル：+6dBu (1.4V rms)
• フィルター・タイプ／特性：切替、high pass (low cut) –3dB @ 22 Hz
• A/D-D/A：16 bit, 44.1 kHz or 48 kHz, USB selectable from computer 0.4 ms A/D latency @ 44.1 kHz
• デジタルオーディオ・インターフェイス：
  TOSLINK Opto In to USB、
  TOSLINK Opto Out from USB、
  S/PDIF coax (RCA) In to USB
• コンピューターインターフェイス： USB 2.0
• ケース：アルミブラックアノダイズ、両端はラバー
• 電源：USBバスパワー or 7-12V DC or 9-12V AC @ 150mA（電源アダプター：別売り）
• 寸法：47×117×114mm
• 重量：0.61 kg

Note: 0 dBu = 0.775Vrm

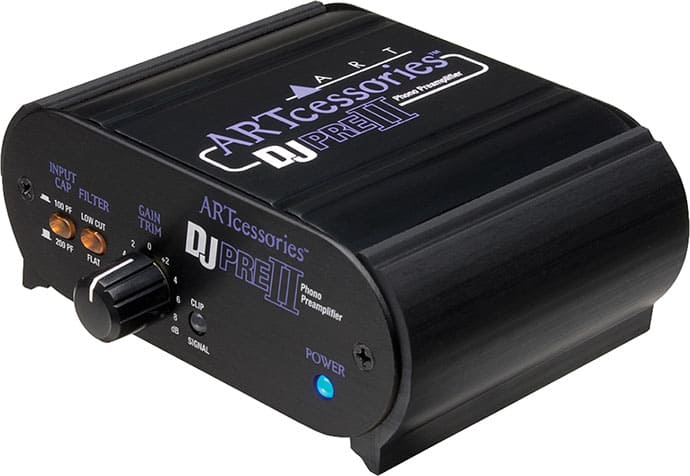

主な特長

• 高性能でノイズの少ないフォノ・イコライザー
• サブソニック成分を取り除くローカット・フィルター
• プリアンプ・ゲインを調節可能
• クリップ・インジケーター
• カートリッジに合わせて入力容量を切替〈100pF｜200pF〉
• RCA出力端子

スペック

• 周波数特性：10Hz〜50kHz, +/-0.5dB
• フォノEQ：RIAAカーブ準拠
• THD：0.01% Typical @ 1kHz
• ハム＆ノイズ：>90dB
• 入力インピーダンス：47k Ω、100pF／200pF入力容量切り替え
• 最大入力レベル：40mVrms @1kHz
• 最大ゲイン：45dB @ 1kHz
• 入出力端子：RCA
• 最大出力レベル：+6dBu (1.4Vrms)
• フィルター・タイプ／特性：ローカット、-3dB @ 22Hz
• 電源：電源アダプター付属（7-12V DC or 9-12V AC @150mA）
• 寸法：47H × 117W × 114D mm
• 重量：570g

パネル

スペック

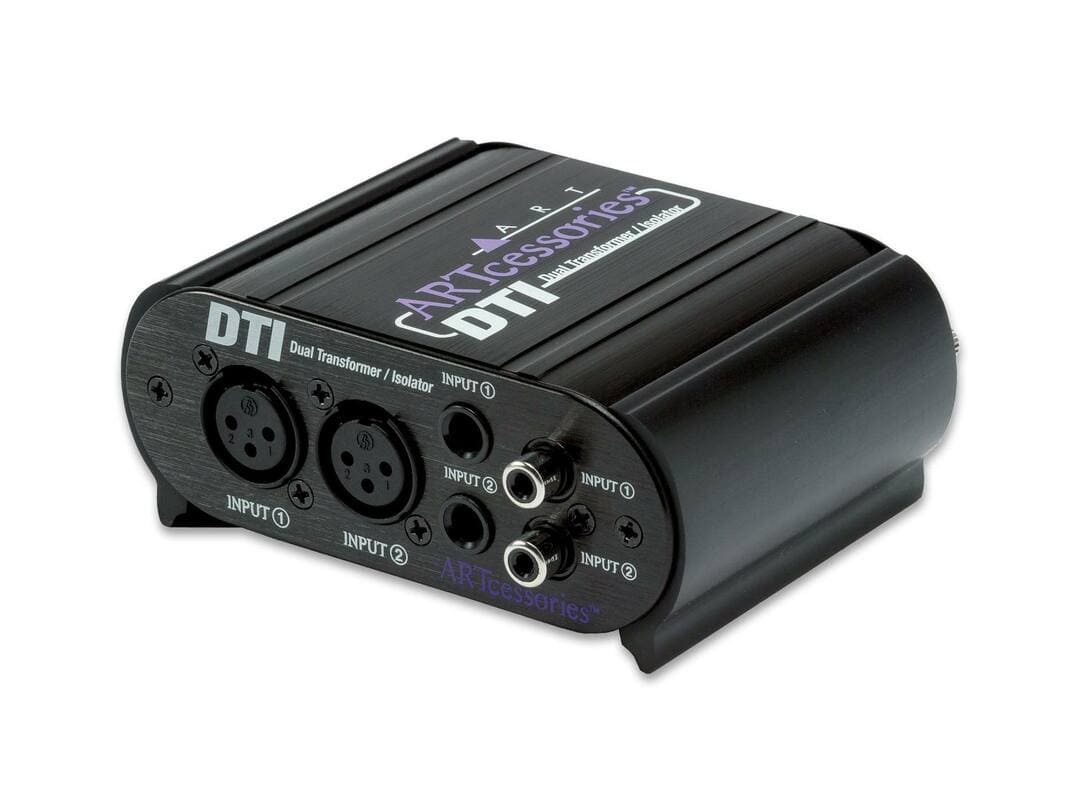

• Frequency Response: 10Hz ?50kHz, +/-.5dB @ +4dBu
• THD:
  • .01% Typical @ 1kHz, +18dBu
  • <.05% @ 100Hz, +24dBu
• Insertion Loss:
  • .4dB @ 100k Ohm Load
  • 5.5dB @ 600 Ohm Load
• Input Connections:
  • XLR female balanced
  • 1/4-inch TRS Balanced / Unbalanced
  • RCA type phono jacks
• Output Connection:
  • XLR male balanced
  • 1/4-inch TRS Balanced / Unbalanced
  • RCA type phono jacks
• Power Requirements: Passive
• Dimensions: 44.5mm × 107mm × 89mm
• Weight: 0.34kg

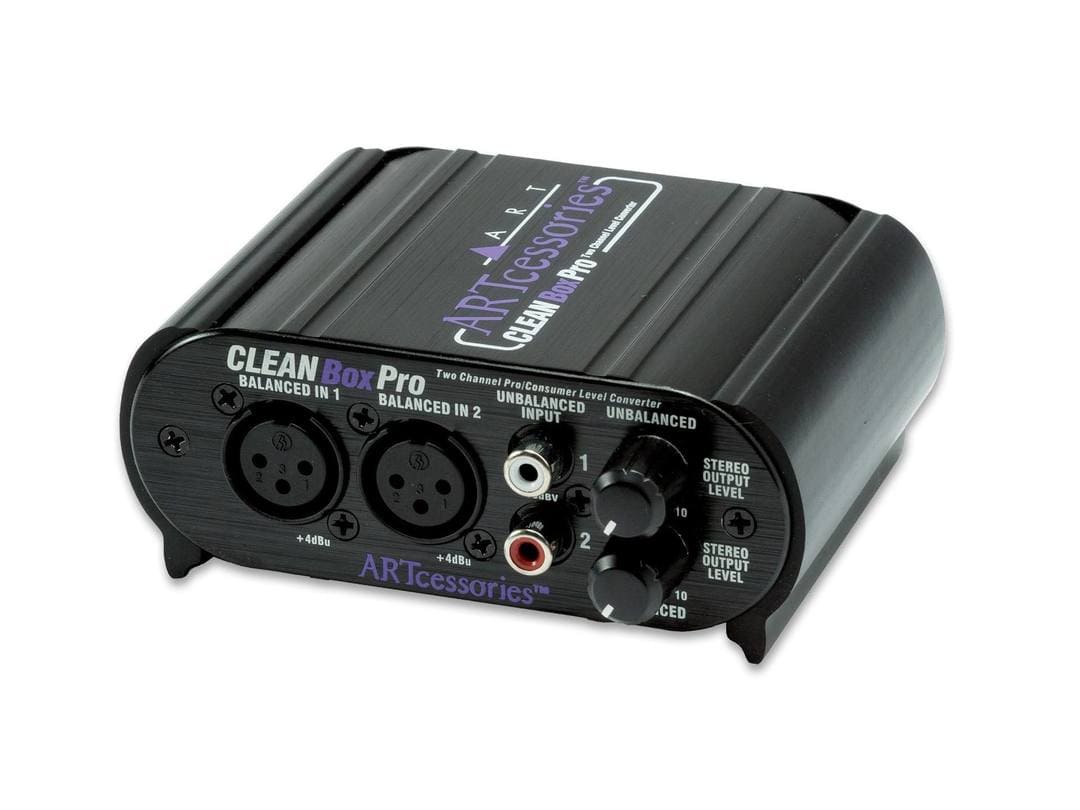

特長

• バランスXLR入出力
• RCA ＆ 1/8″ミニ・フォーン・アンバランス入出力
• アンバランス出力レベル・コントロール
• バランス出力レベル・コントロール
• 耐久性に優れたアルミケース
• ライト付きOn/Offスイッチ
• ACアダプター付属
• 低ノイズ＆低歪み回路

ブロックダイアグラム

スペック

• Frequency Response: 20 Hz – 20 kHz, ± 1 dB
• Total Harmonic Distortion: < .01% @ 1 kHz
• Signal to Noise Ratio: > 90 dB
• Common Mode Rejection Ratio: > 40 dB
• Input Impedance:
  • Balanced – 20k Ohms
  • Unbalanced – 100k Ohms
• Output Impedance:
  • Balanced: 100 Ohms
  • Unbalanced: 300 Ohms
• Maximum Gain:
  • Balanced to Unbalanced: -6 dB
  • Unbalanced to Balanced: +21 dB
• Maximum Input Level: +21 dBu
• Maximum Output Level:
  • Balanced: +21 dBu
  • Unbalanced: +15 dBu
• Power: 7.5-12 V AC/DC, < 150 mA
  • Dimensions (DxWxH):47 x 117 x 109 (mm)
  • Weight: 0.50 kg
