S SERIES – リファレンスモニターのフラッグシップ機
S Seriesは、長年にわたる自社開発によって実現した高度なエンジニアリング・イノベーションと、最先端のCADテクノロジーを駆使することで誕生したADAMのフラッグシップ・モニターです。深い帯域まで伸びたローエンドと情報量の多いミッドレンジを提供し、これまで以上にハイパワーな再生能力を持つ一方で、歪みは極限まで低減されています。通常のアナログ接続に加え、将来を見据えたデジタル接続性を備えています。
ADAM AUDIO S Seriesを選ぶ理由
ADAM AUDIOのフラッグシップであるSシリーズは既に数多くの実績を持っているためかスピーカーとしての本質である音質以外の機能についてあまり多く語られていないように思います。
Sシリーズは音質ばかりでなく様々な魅力を持ったスピーカーですから、この点についてご紹介します。
- ルームチューニング対応のDSPを内蔵
- AES3デジタル入力
- マウンティング・アクセサリー（S2V,S3V,S3H）
- 5年間保証
ルームチューニング対応のDSPを内蔵
ADAM SシリーズはDSPを内蔵しておりイコライザーによるルームチューニングが可能です。
本体リアパネルのOLEDディスプレイとプッシュボタン／ロータリーエンコーダーからアクセスすることも、PC（Win/Mac）ソフトからリモートコントロールすることもできます。
ルーム・イコライザー
ロー／ハイ・シェルビングフィルターとEQ1～6（6バンド・パラメトリック・イコライザー）でルームチューニングに対応（主にパラメトリック・イコライザーを使用）
ADAM S2V内蔵DSPによるルームチューニングの記事をあわせてご覧ください。
プリセット機能
DSPはファクトリープリセット（変更不可）2種類とユーザー定義プリセット3種類を切り替えて使用することができます。※S3Hはファクトリープリセット3種、ユーザー定義プリセット2種類
ルームチューニングのためのイコライジングはユーザー定義プリセットに保存します。
次のグラフはS2Vのファクトリープリセット2種類（PureとUNR）とルームチューニングのために保存したユーザー定義プリセット USER 1の3種類を使った状態で測定した左チャンネルの結果です。※右チャンネルも3種のプリセットの差は同傾向です
どうやらファクトリープリセットのUNRは、PURE（ノーイコライジング）の上下（6kHz以上と300Hz以下）を若干（1～2dB）持ち上げたもののようです。
部屋の特性を加味しての結果ですから、元々がルームアコースティック対策された部屋でない限りはファクトリープリセットの出番は無いように思います。UNR的なイコライジングは2つのシェルビングフィルターで再現できそうです。
AES3デジタル入力
Sシリーズはアナログ入力（XLRによるバランス）の他にAES3デジタル入力を標準装備しています。対応フォーマットは最大で24bit/192kHzですからDACすら不要の極めてシンプルでかつハイエンドなシステム構築が可能です。クリエイターはもとよりリスナーにとって喜ばしいことですね。
AES3の接続は左右何れかのスピーカーにソースを接続して、そのスピーカーの出力をもう片方に入力するデイジーチェーンです。それぞれのスピーカーに左信号入力、右信号入力を割り当てます。
S2Vのリアパネル。AES3のINとOUTがあります。（クリックで拡大）
その下のUSBはS CONTROLアプリ用でUSB DAC機能はありません。
S Controlアプリの使い方
S Controlは、ADAM SシリーズとPC（Win/Mac）をUSB接続してADAM SシリーズのDSPをリモート操作するためのソフトです。※左右スピーカー各々の設定で接続しなおします。
4つのノブとボタンは左から順に
| Input Source | AES L / Analog / AES R 入力をアナログまたはAES（デジタル）から選択します。AESの場合は、左チャンネルならAES L、右チャンネルならAES Rです。※AESはカスケード接続のためスピーカーごとにチャンネルアサインします。 |
| Volume | -60dB～+12dB 最大ボリュームをここで設定します。※音量調整はオーディオインターフェイス等のボリュームコントローラーでおこないます |
| Delay | 0mS～5mS リスニングポジションと左右のスピーカーの距離が異なる場合にここで調整します。0.1mSステップで設定可能です。通常は0mSのままで構いません。 |
| Active Preset | PURE/UNR/User 1/User 2/User 3 ファクトリープリセットのPUREまたはUNR、ユーザープリセットのUser 1～User 3から選択します。 |
| Action | Read / Store / Reset Readで本体の設定値を取得して表示します。 StoreでS Controlで変更した値を本体のDSPに書き込みます。 Resetで初期状態に戻します。 |
4つのノブの変更はStoreによって本体に書き込まれます。アプリからの変更はリアルタイムに変更されません。
右下の「Open」でイコライザーが表示されます。
EQ1～EQ6はパラメトリックイコライザーです。適用中心周波数は何れも20Hz～20kHzで、現在のバージョンではステップ単位での指定となります。
EQ1～6のパラメーター
| Hz | 20/22/24/26/29/32/36/40/45/50/56/63/71/80/90/100/112/125/140/160/180/200/224/250/280/315/355/400/450/500/560/630/710/800/900/1k/1.1k/1.2k/1.4k/1.6k/1.8k/2.0k/2.3k/2.5k/2.8k/3.2k/3.6k/4.0k/4.5k/5.0k/5.6k/6.3k/7.1k/8.0k/9.0k/10.0k/11.2k/12.5k/14.0k/16.0k/18.0k/20.0k |
| Q | 0.1～20 ※0.1～1：0.1ステップ、1～20：1ステップ |
| dB | -12.0～12.0 ※0.1ステップ |
※QはHzで指定した中心周波数からどの程度の範囲でイコライジングするかを決める重要なパラメーターです。値が大きいほど適用範囲が狭くなることに注意してください。
ルームチューニングでフラットにするためにLow ShelfとHi Shelfを使うことはあまりないと思います。最後の仕上げとして好みで調整すれば良いでしょう。
イコライザー設定はUser 1～User 3のStoreで本体に書き込まれます。
User PresetのSaveを使ってイコライザー設定をPCに保存しておくと、後から読み込むことができます。保存した設定をもう一台のスピーカーに読み込むなどの利用方法があります。
プリセットのファイル保存形式はxmlなので、複数のプリセットを比較する場合はS Controlアプリを使うよりもxmlエディタで開いた方が便利です。
| name | type | gain | frequeny | q |
|---|---|---|---|---|
| User Preset 1 | low shelf | 0 | 20 | |
| User Preset 1 | parametric eq | -9.6 | 125 | 13 |
| User Preset 1 | parametric eq | -3.6 | 200 | 10 |
| User Preset 1 | parametric eq | -3.6 | 224 | 10 |
| User Preset 1 | parametric eq | -2.4 | 315 | 6 |
| User Preset 1 | parametric eq | -2.2 | 450 | 6 |
| User Preset 1 | parametric eq | -2.4 | 1400 | 6 |
| User Preset 1 | high shelf | 0 | 20 |
マウンティング・アクセサリー（S2V,S3V,S3H）
S2V,S3V,S3Hは家庭用途としては決してコンパクトサイズではないにもかかわらず、壁や天井に取り付けることのできるオプションが用意されていてフレキシブルな設置ができる点も嬉しいところです。
5年間保証
製品登録することで部品保証が5年間になる嬉しい安心サポートです。
２年間の部品保証、製品登録によって５年間に延長可能
- 最大で５年間の部品保証
- 修理作業を含めた代理店保証は1年間
S Seriesラインナップ
S2V
S3V
S3H
S5V
S5H
製品の特長
| S2V | S3V | S3H | S5V | S5H |
| ドイツ・ハンドメードのS-ART ツイーター 空気を4:1の比率で効率よく動かし、複雑な高域トランジェントもダイレクトに素早く再生 長時間の使用でも耳が疲れにくい 折りたたまれたダイアフラムがブレイクアップを防ぎ、ひずみを最小限に抑える 従来のピストン型のツイーターと比べ約2.5倍の有効面積があるため、優れたダイナミックレンジを実現 | ||||
| カスタム設計のELE低域ドライバー Extended Linear Excursion (ELE) ドライバー 超軽量な素材、最適化された内部ダンパー、高剛性のHexaConeメンブレン、そして共鳴や歪みが極限まで押さえ込まれたフレームが、精度の高い設計で組み合わされ、高解像度かつ正確なオーディオ再生を実現 | ||||
| フロントに設置されたバスレフポート コンプレッションの少ない低域再生壁面へ近接した設置も可能 | ||||
| 最大SPL（ペア＠1m） コンパクトなサイズにも関わらず、大音量の再生でもコンプレッションとは無縁のパワフルな音 | ||||
| ≥ 120 dB | ≥ 124 dB | ≥ 126 dB | ≥ 128 dB | ≥ 131 dB |
| 音響的に最適化された重厚なキャビネット 不要なキャビネットの振動を防ぎ、キャビネット形状によって発生する音の回析を低減 | ||||
| 新設計のアルミ削り出しHPSウェーブガイド | 新設計のアルミ削り出しHPS/MPSウェーブガイド | |||
| より広いエリアで均質な指向特性と安定した音像を実現 ミキシングコンソールや机などによって生じる一次反射を低減 | ||||
| カスタム設計のSMA磁気回路 Symmetrical Magnet Assembly (SMA)磁気回路 拡張されたシンメトリックな磁気フィールドがリニアでひずみの少ない駆動を可能にし、従来の設計に比べてボイスコイルの最大変位量が約３倍 インテリジェントなセルフ・クーリング設計によりパワーコンプレッション効果を抑制” | ||||
| PWMとA/Bを組み合わせたアンプ構成 ウーファーの駆動に高効率なPWM ICE Power アンプ、S-ARTツイーターの駆動にはA/B級アンプを使用 大音量でも小さ音量でもひずみの少ない再生 | PWMを組み合わせたアンプ構成 ウーファー、ミッドレンジ、S-ARTツイーターの駆動に高効率なPWM ICE Power アンプを使用 大音量でも小音量でもひずみの少ない再生 | |||
| アナログXLR入力 バランス型に最適化されたライン信号入力 | ||||
| ２年間の部品保証、製品登録によって５年間に延長可能 最大で５年間の部品保証 修理作業を含めた代理店保証は１年間 | ||||
| DCHハイブリッド・ミッドレンジドーム型／コーン型のハイブリッド設計によるミッドレンジドライバー２タイプのドライバーの利点を併せ持ち、部分共振を抑制ツイーターとの統合的な設計により、非常に優れた中域の指向特性を実現 | ||||
| ７”ウーファーを搭載した２way縦型モニター | 9″ウーファーと4″DCHミッドレンジを搭載した３way縦型モニター | 2 x 7″ウーファーと4″DCHミッドレンジを搭載した３way横型モニター | 12″ウーファーと4″DCHミッドレンジを搭載した３way縦型モニター | 2 x 10″ウーファーと4″DCHミッドレンジを搭載した３way横型モニター |
| 解像度の高いステレオイメージ | 解像度が非常に高くワイドなステレオイメージ | |||
| リニアな周波数特性 幅広い帯域で色付けのない再生能力 | ||||
| 35Hz 〜 50kHz | 32Hz 〜 50kHz | 30Hz 〜 50kHz | 25Hz 〜 50kHz | 22Hz 〜 50kHz |
| カスタム設計のDSPエンジン 最適な周波数特性と最大限のダイナミックレンジを実現する理想的なクロスオーバー 部屋のアコースティック特性に最適化するためのEQオプションとプリセット機能 リミッター回路によるアンププロテクション、AES3デジタル入力、将来的な拡張のための基盤コネクタ、そしてソフトウェア・アップデートとPCコントロールを可能にするUSBコネクタ | ||||
Sシリーズ仕様一覧
| S2V | S3V | S3H | S5V | S5H | |
| ウーファー | |||||
| ユニット数 | 1 | 1 | 2 | 1 | 2 |
| ドライバー口径 | 7“(178 mm) | 9“(223 mm) | 7“(178 mm) | 12“(312 mm) | 10“(265 mm) |
| ボイスコイル径 | 1.5“ (39 mm) | 2“ (50 mm) | 1.5“ (39 mm) | 3“ (76 mm) | 3“ (76 mm) |
| コーン素材 | HexaCone | ||||
| ミッドレンジ | |||||
| ユニット数 | 1 | ||||
| タイプ | Dome / Cone Hybrid | ||||
| ドライバー口径 | 4″ (100 mm) | ||||
| ボイスコイル径 | 2.4″ (60 mm) | ||||
| コーン素材 | Carbon Composite | ||||
| ウェーブガイド | MPS | ||||
| ツイーター | |||||
| ユニット数 | 1 | ||||
| タイプ | S-ART | ||||
| ダイアフラム面積 | 4 inch² (2420 mm²) | ||||
| 同等ダイアフラム径 | 2″ (56 mm) | ||||
| ベロシティ変換比率 | 04:01:00 | ||||
| ダイアフラム重量 | 0.17 g | ||||
| ウェーブガイド | HPS | ||||
| 内蔵アンプ | |||||
| 搭載数 | 2 | 3 | 4 | 3 | 4 |
| ウーファー | 1 | 2 | 1 | 2 | |
| タイプ | PWM | ||||
| アンプ出力（RMS) | 300 W | 500 W | 700 W | ||
| ミッドレンジ | 1 | ||||
| タイプ | PWM | ||||
| アンプ出力（RMS) | 300 W | ||||
| ツイーター | 1 | ||||
| タイプ | A/B | PWM | |||
| アンプ出力（RMS) | 50W | 100 W | |||
| コントロール機能 | |||||
| 入力感度 | 調整可 | ||||
| パラメトリックEQ | 6 | ||||
| ハイシェルフ・ルームEQ | 1 | ||||
| ローシェルフ・ルームEQ | 1 | ||||
| プリセット数 | 5 | ||||
| ディレイ | 0 ms to 5 ms | ||||
| 入力コネクタ | |||||
| アナログ入力 | XLR | ||||
| 入力インピーダンス | 48 kOhm | ||||
| 最大入力レベル | +24 dBu | ||||
| デジタル | AES3 | ||||
| 一般データ | |||||
| パネル | リア | ||||
| 周波数特性 | 35Hz–50kHz | 32Hz–50kHz | 30Hz–50kHz | 25Hz–50kHz | 22Hz–50kHz |
| THD > 100 Hz | ≤0.4 % | ≤0.3 % | |||
| Max. SPL (ペア@1m) | ≥120 dB | ≥124 dB | ≥126 dB | ≥128 dB | ≥131 dB |
| クロスオーバー周波数 | 3 kHz | 250 Hz / 3 kHz | |||
| 最大消費電力 | 230 W | 550 W | 650 W | 900 W | |
| 重量 | 11.0 kg | 25.0 kg | 26.6 kg | 52 kg | 72,6 kg |
| 高さ mm 幅 mm 奥行き mm | 346 222 338 | 536 293 380 | 280 585 380 | 698 390 520 | 430 885 500 |
| 部品保証 | 通常２年間、製品登録で５年に延長 | ||||
| 付属品 | パワーコード、マニュアル | ||||

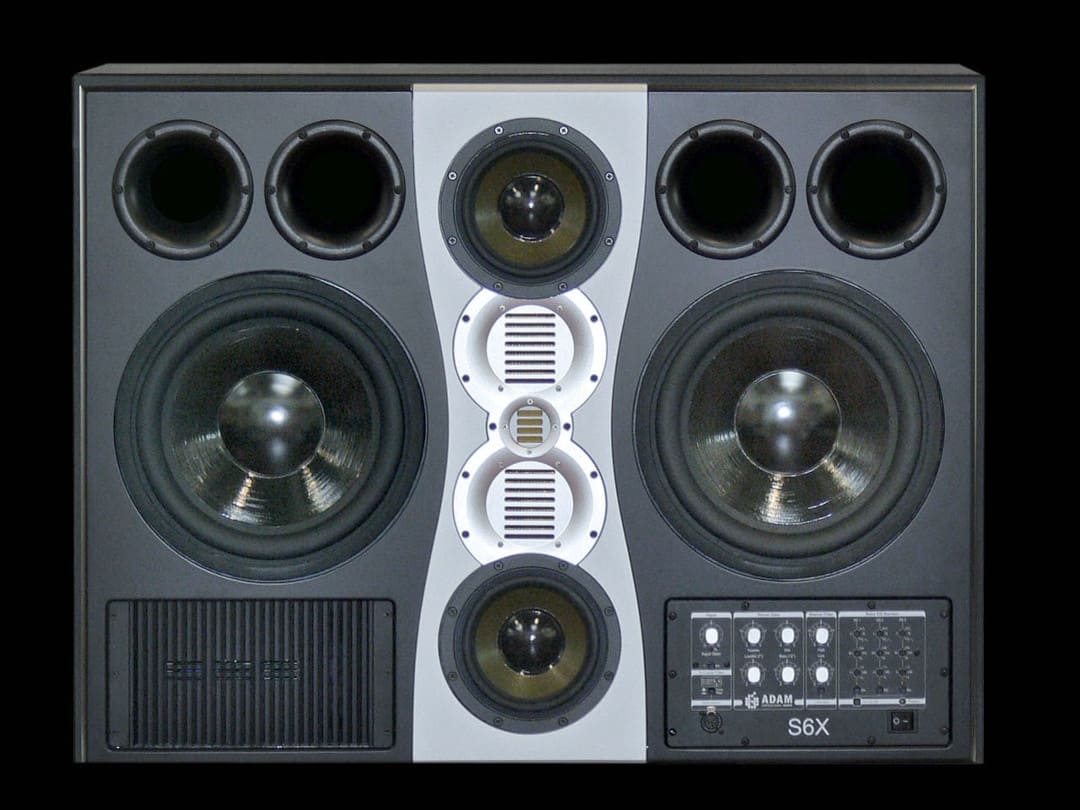

S6X
- ドイツ・ハンドメードの X-ARTツイーター & 2 x X-ART ミッドレンジ
- 2 x 12“ ウーファー & 2 x 7.5″ ウーファー（ヘキサコーン）
- アンプ合計出力：2250 W（RMS）/ 3150 W（音楽）
- 周波数特性: 23 Hz – 50 kHz
- Max. SPL： ≥133 dB（ペア @ 1m）
メインモニターのS6X とS7A Mk2 は、大規模なコントロールルームや映画スタジオでの使用を想定して設計されています。 左右対称の設計コンセプトを採用することにより、ADAMモニターの類い稀なるリアルな再生能力を更に高い音圧で実現することに 成功しています。音源に忠実な音楽再生を目標とするADAMの信念と一致するよう、S6XとS7A Mk2ではメインモニターでよくみられる 低域の過度な強調は避けられています。また、水平面での広い指向性と垂直面における若干狭めの指向性を狙うことによって、天井、 フロア、ミキシングコンソールからの反射を減少させることに成功し、大音量でもニュートラルなサウンド再生を実現しています。
進化したD‘Appolitoデザイン
S6XとS7AMk2 の重要な特徴 の1つとして、進化したD’Appolito Arrayとも言える水平対称なドライバーの配置が挙げられます。 7つのドライバーユニットの配置は、キャビネットのサイズを考慮しながらユニット間でのスムーズな帯域の移行が可能となるよう設計されています。 これに適切なクロスオーバー周波数とフィルタースロープの設定が組み合わされることで、リスニングポジションにおいて非常に安定した再生特性を 持つ指向特性が実現されています。また、垂直軸の放射角を絞ることによって天井、床、そしてミキシングコンソールからの反射が大幅に低減され ていますので、いわゆる「初期反射音」がモニタリング音に干渉することが少なくなり、より優れたステレオ音像と立体的な音の再生を提供します。
インパルス・カップリング
アルミニウムのハニカムコアを持つ高剛性素材Alucore®パネルの採用により、製品開発における更なる進化が成し遂げられました。S6XおよびS7A Mk2では、 すべてのドライバーユニットがこのAlucore®パネルにマウントされています。著しく高い剛性を誇るこのハニカム・プレートは音響的にデッドな特性を持ち、ドライバー とキャビネットの接合部として非常に優秀な機能を果たしています。
S6X – 精度とパワーを併せ持つ
革新的なアプローチと音に関連するすべての領域に対する妥協のない取り組みにより、S6Xは現在入手 可能なアクティブモニタースピーカーの中でも最も大型かつ高性能な製品の一つであると言えます。ドライバー を水平対称に配置し、ダイアフラムの面積を十分に確保したことにより、非常にフラットな周波数レスポンスと 極めてリアリスティックなダイナミクス表現を全周波数帯域において可能としています。また、様々なルームアコー スティックや個人の嗜好に細かく適応できるよう、フロント側に充実したコントロールパネルが設備されています。
アンプ
内蔵されているアンプはアクティブ技術の利点を損なわないよう、各ドライバーと最大限ダイレクトに接続されています。 2つの12インチウーファーにはそれぞれ500Wのアンプが割り当てられており、その他の帯域を担当するユニットにはそれぞれ 250Wのアンプが割り当てられています。S6Xメインモニターは非常に高い精度と桁外れなパワー兼ね備えており、圧迫感や 耳障りな感じを与えることなく最大音圧レベル130dBを達成することが可能です。S6Xは大きな空間を持つコントロールルーム、 音楽スタジオ、またフィルムスタジオに最適な製品です。
コントロールパネル
フロントパネルに設けられたコントロール機能は、メインモニターのコントロール性を新たな段階へと導きます。 ±10dBのインプット・ゲインの他に、4種類のドライバーそれぞれを個別に調整することが可能なレベル コントロール、周波数スペクトラム両側の各シェルビングフィルター、そしてコントロールルーム内の定在波を 補正する3バンドパラメトリックEQが設備されています。パラメトリックEQは、全体のエフェクトと元の信号を 直接比べることができるよう、個別またはグループとしてバイパスさせることが可能です。
